ToKa Universal Silikon US 230-340

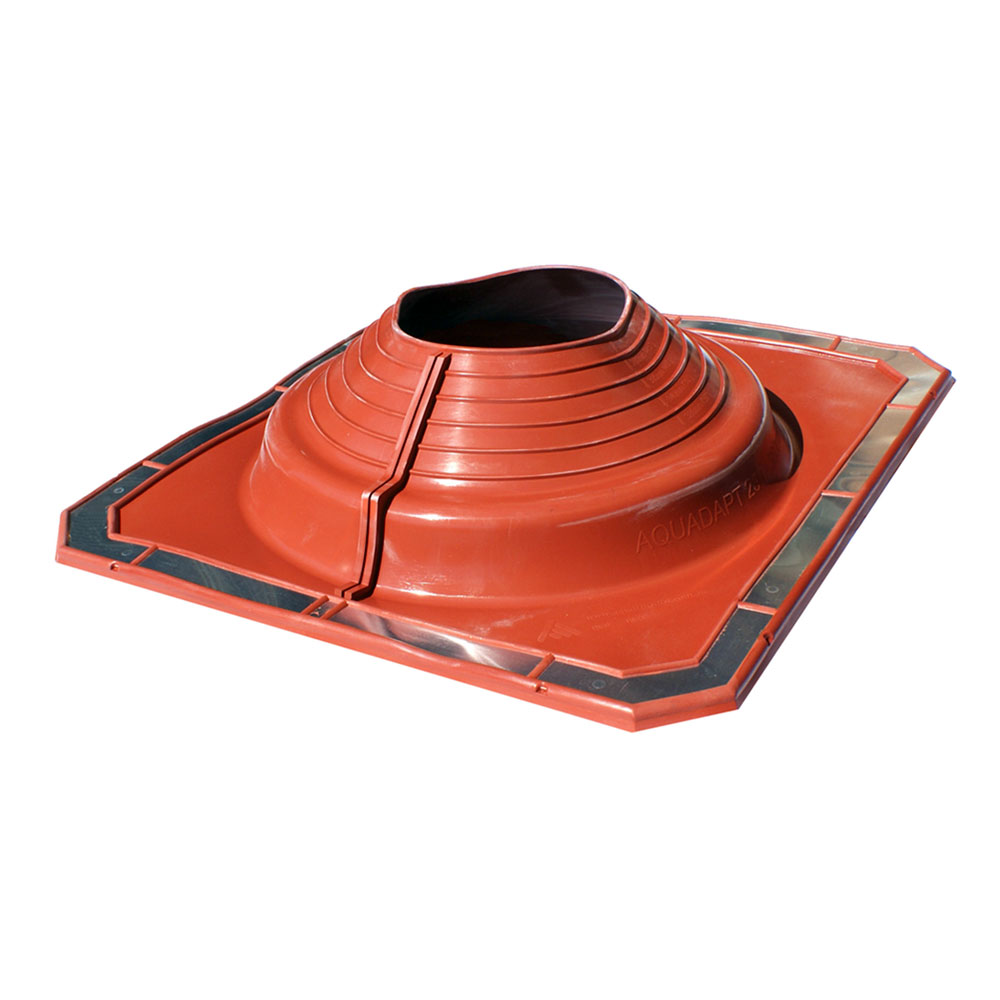

ToKa Rohrmanschetten „Universal“ aus Silikon

• Für extreme Temperaturen zwischen -60°C und +200°C
• Rohrdurchführungen durch Trapezprofildächer und -wände werden standardmäßig mit Rohrmanschetten abgedichtet.
• Durch den integrierten Aluminiumrahmen passt sich der Flansch der ToKa Universal Rohrmanschette an die Kontur eines jeden Trapez-, Well-, Klemm- und Falzprofils perfekt an; auch bei Steildächern.

Die ToKa Universal Rohrmanschette vereint geschlossen und geteilt in nur einer Rohrmanschette.

Die standardmäßig geschlossene Rohrmanschette lässt sich bei Bedarf an der vorgegebenen Wulstnaht zu einer geteilten Rohrmanschette aufschneiden.

• Typ: Universal U-S 230-340
• für Rohrdurchmesser: 230 – 340 mm (bis max. 380 mm)
• Außenflansch: 540 x 600 mm

• Rohrmanschetten dürfen nicht im Bereich von Quer- oder Längsstößen von Profiltafeln eingebaut werden.
• Bei steil geneigten Dächern > 25° oder Profiltafeln > 50 mm die nächstgrößere ToKa Universal Rohrmanschette oder ToKa Universal 25°-G verwenden.
• Bei nichtmetallischem Untergrund oder bei dünnen Aluminium-Profiltafeln sind Presslaschen-Blindniete geeigneter als Edelstahl-Bohrschrauben mit Hinterschnitt.
• Für Statik und Korrosionsschutz sind die bauaufsichtlichen Zulassungen und die DIN-Normen sowie die Richtlinien vom „Deutschen Institut für Bautechnik“ (DIBt) und die Fachregeln des IFBS zu beachten.

Passendes Zubehör für ToKa Universal Rohrmanschette aus Silikon Typ U-S 230-340:

• Edelstahl-Bohrschrauben: 42 Stück (pro Rohrmanschette)
• Fugendichtstoff
• Edelstahl-Spannband + Edelstahl-Spannschloß
• Edelstahl-Klipp für den nachträglichen Einbau der Rohrmanschette: 9 Stück (max. erforderlich pro Rohrmanschette)

Hier finden Sie die passenden Zubehörartikel.

Technische Werte ToKa Universal Rohrmanschette

• ASTM = American Standard;
• Unsere technischen Informationen geben den Stand des Wissens und unsere Erfahrungen zum jeweiligen Zeitpunkt wieder. (Stand 05/2015)
• Wegen der Vielzahl der Anwendungen empfehlen wir vor dem endgültigen Einsatz Versuche unter Einsatzbedingungen durchzuführen. Bitte beachten Sie bei Planung und Anwendung die anerkannten Regeln der Technik, baurechtliche Bestimmungen und die einschlägigen Sicherheitsvorschriften.

Sie können die Montagehinweise hier als PDF herunterladen.
