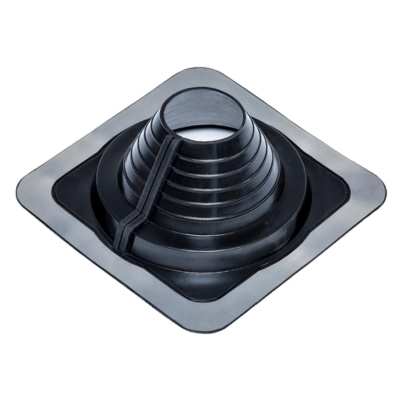

Rohrdurchführungen durch Trapezprofildächer und –wände werden seit 30 Jahren standardmäßig mit Rohrmanschetten abgedichtet. Neben den geschlossenen Rohrmanschetten gibt es für den nachträglichen Einbau geteilte Rohrmanschetten.
ToKa Universal-U gibt es von „ganz klein“ bis „ganz groß“ für runde Rohre von 8 mm bis max. 750 mm Durchmesser. Und für quadratische Rohre gibt es ToKa Universal-Q von 25 mm bis max. 140 mm Durchmesser.
Die ToKa-Rohrmanschetten aus schwarzem EPDM gibt es in den folgenden Standard-Ausführungen.
| ToKa Universal-U | (Standard) | ||||
| Typ | für Rohr-Ø | Außenflansch | Schrauben | Klipp | |
| (mm) | (mm) | (Stück) | (Stück) | ||
| optimal | bis max. | erforderlich | max. erforderlich | ||
| U 8 – 40 | 8 – 40 | 40 | 115 x 115 | 8 | 4 |
| U 10 – 70 | 10 – 70 | 90 | 155 x 155 | 10 | 5 |
| U 40 – 90 | 40 – 90 | 100 | 203 x 203 | 16 | 5 |
| U 75 -140 | 75 – 140 | 150 | 255 x 255 | 20 | 6 |
| U 125-180 | 125 – 180 | 200 | 305 x 305 | 24 | 6 |
| U 145-230 | 145 – 230 | 250 | 355 x 355 | 32 | 7 |
| U 195-250 | 195 – 250 | 300 | 432 x 432 | 36 | 7 |
| U 230-340 | 230 – 340 | 380 | 540 x 600 | 42 | 9 |
| U 330-460 | 330 – 460 | 500 | 650 x 720 | 56 | 11 |
| U 400-660 | 400 – 660 | 750 | 940 x 965 | 72 | 15 |
| Bei steil geneigten Dächern > 25° oder Profiltafeln > 50 mm bitte die nächstgrößere ToKa Universal Rohrmanschette oder ToKa 25° verwenden. | |||||

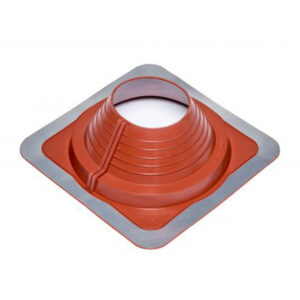

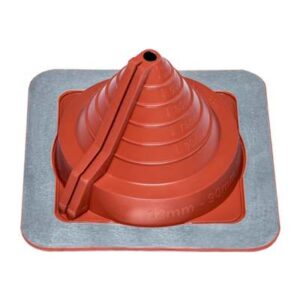

Die ToKa-Rohrmanschetten aus rotem Silikon gibt es in den folgenden Standard-Ausführungen.
| Auswahlhilfe | |||||
| ToKa-Rohrmanschetten aus rotem Silikon | |||||
| Temperaturbereich: -60°C / +200°C (dauernd) | |||||
| ToKa Universal-U | (Standard) | ||||
| Typ | für Rohr-Ø | Außenflansch | Schrauben | Klipp | |
| (mm) | (mm) | (Stück) | (Stück) | ||
| optimal | bis max. | erforderlich | max. erf. | ||
| U 10 – 70 | 10 – 70 | 90 | 155 x 155 | 10 | 5 |
| U 40 – 90 | 40 – 90 | 100 | 203 x 203 | 16 | 5 |
| U 75 -140 | 75 – 140 | 150 | 255 x 255 | 20 | 6 |
| U 125-180 | 125 – 180 | 200 | 305 x 305 | 24 | 6 |
| U 145-230 | 145 – 230 | 250 | 355 x 355 | 32 | 7 |
| U 195-250 | 195 – 250 | 300 | 432 x 432 | 36 | 7 |
| U 230-340 | 230 – 340 | 380 | 540 x 600 | 42 | 9 |
| Bei steil geneigten Dächern > 25° oder Profiltafeln > 50 mm bitte die nächstgrößere ToKa Universal Rohrmanschette verwenden. | |||||

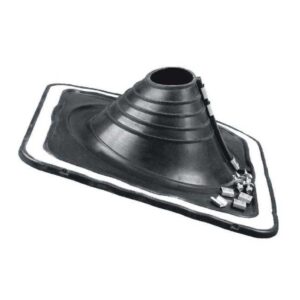

Bei ToKa 25° ist die Rohrrichtung der Manschette bereits auf ca. 25° Dachneigung voreingestellt.
| ToKa Universal 25°-G | (für geneigte Dachflächen) | ||||
| Typ | für Rohr-Ø | Außenflansch | Schrauben | Klipp | |
| (mm) | (mm) | (Stück) | (Stück) | ||
| optimal | bis max. | erforderlich | max. erf. | ||
| UG 100-175 | 100 – 175 | 200 | 370 x 370 | 32 | 9 |
Damit Rohrmanschetten an Wänden nicht zu weit hervorstehen, gibt es die ToKa Universal-Flach für Wände.
| ToKa Universal-F | (extra flach für Wände) | ||||
| Typ | für Rohr-Ø | Außenflansch | Schrauben | Klipp | |
| (mm) | (mm) | (Stück) | (Stück) | ||
| optimal | bis max. | erforderlich | max. erf. | ||
| UF 0-125 | 0 – 125 | 125 | 210 x 210 | 16 | 4 |

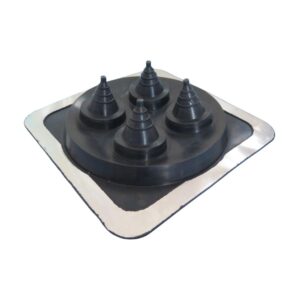

ToKa Multi-M-PV für PhotovoltaikDie ToKa Multi Rohrmanschette aus EPDM ist optimal für Photovoltaik Installationen geeignet.
| ToKa Multi-M-PV (geschlossen) | (für Photovoltaik Installationen) | ||||
| Typ | für Rohr-Ø | Außenflansch | Schrauben | Klipp | |
| (mm) | (mm) | (Stück) | (Stück) | ||
| optimal | bis max. | erforderlich | max. erf. | ||
| M-PV 5-40 | 5 – 40 | 40 | 305 x 305 | 24 | – |

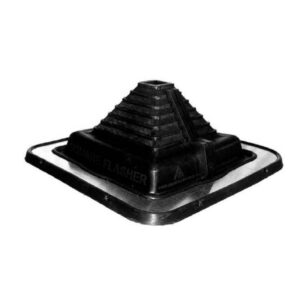

ToKa Universal-Q für quadratische RohreFür quadratische Rohre gibt es unsere ToKa-Rohrmanschetten aus EPDM von 25 mm bis 150 mm Durchmesser.
| ToKa Universal-Q | (für quadratische Rohre) | ||||
| Typ | für Rohr | Außenflansch | Schrauben | Klipp | |
| (mm) | (mm) | (Stück) | (Stück) | ||
| optimal | bis max. | erforderlich | max. erf. | ||
| UQ 25-75 | 25 – 75 | 100 | 210 x 210 | 16 | 5 |
| UQ 100-140 | 100-140 | 150 | 313 x 313 | 24 | 6 |

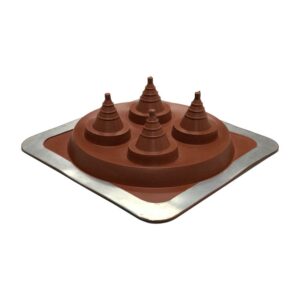

Die ToKa Multi Rohrmanschette aus Silikon ist optimal für Solarthermie Installationen geeignet.
Die Rohrmanschette ToKa Universal vereint geschlossen und geteilt in nur einer Rohrmanschette. Das spart Kosten. Die standardmäßig geschlossene Rohrmanschette lässt sich bei Bedarf an der vorgegebenen Wulstnaht zu einer geteilten Rohrmanschette aufschneiden. Sie kann anschließend wieder mit neutraler Dichtmasse und Edelstahlklemmen mit einer handelsüblichen Zange zusammengeklammert werden.
Die geschmeidige ToKa Universal Rohrmanschette verträgt schadenfrei die Vibrationen und die temperaturbedingten Dehnungen oder Schrumpfungen des Rohres wie auch die wechselnden Beanspruchungen der Dachdeckung infolge von Schnee und anderen Lasten.
Die ToKa Universal Rohrmanschette ist resistent gegen:
ToKa Universal-U gibt es von „ganz klein“ bis „ganz groß“ für runde Rohre von 8 mm bis max. 750 mm Durchmesser. Und für quadratische Rohre gibt es ToKa Universal-Q von 25 mm bis max. 140 mm Durchmesser.
Die Tabellen zur Auswahlhilfe finden Sie auch als PDF.
Die ToKa Universal passt sich perfekt allen Dachformen und Dachneigungen an.
ToKa Universal wurde für Rohrabdichtungen in Dächern und Wänden aus Profiltafeln (Metall, Kunststoff oder Faserzement) entwickelt. Durch den integrierten Aluminiumrahmen passt sich der Flansch der ToKa Universal an die Kontur eines jeden Trapez-, Well-, Klemm- und Falzprofils perfekt an; auch bei Steildächern.

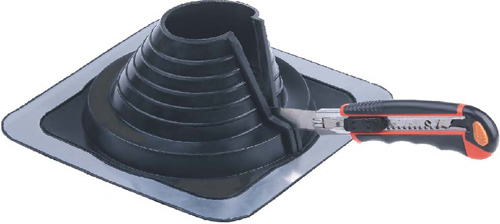

Die Rohröffnung der ToKa Universal lässt sich auf der Baustelle mit einem scharfen Messer oder einer scharfen Schere schnell auf die verschiedensten Durchmesser vergrößern. Maßangaben auf der ToKa Universal erleichtern die Wahl des richtigen Durchmessers.
Die ToKa Universal Rohrmanschette besteht aus dem überall im Bauwesen bewährten EPDM. Bei erhöhten Temperaturen kommt Silikon zum Einsatz. Die ToKa Universal Rohrmanschette ist unempfindlich gegenüber UV-Strahlung und Ozon.
Für den Temperaturbereich von -40°C bis +115°C (kurzzeitig bis +125°C) wird unser bewährtes EPDM benutzt. Für extreme Temperaturen zwischen -60°C und +200°C ist ToKa Universal aus Silikon erhältlich.
ToKa Universal ist seit über 25 Jahren die bewährte Wahl für Rohrabdichtungen bei Dach und Wand.
Sie ist unentbehrlich bei:
